Правила монтажа и эксплуатации световых панелей МегаЛайт

Правила монтажа и техники безопасности при проведении монтажных работ, правила эксплуатации изделий



Общие правила проведения монтажа:

1. Все работы по монтажу/демонтажу и обслуживанию панелей допускается проводить только при обесточенной электросети.

2. Блоки питания панелей рекомендуется размещаеть в легкодоступном для обслуживания месте.

3. Блоки питания в процессе работы могут нагреваться. При монтаже блоков питания необходимо обеспечить нормальные условия вентиляции корпуса.

4. Запрещается устанавливать блоки в ограниченные пространства и труднодоступные места.

5. Запрещается размещать панели в непосредственной близости от нагревательных приборов и иных источников тепла.

6. Длина слаботочного провода (от блока питания до изделия) не должна превышать 3 м. При необходимости увеличения длины провода рекомендуем сместить точку подключения блока питания к линии 220В ближе к панели за счет удлинения силовой линии.



Правила размещения световых панелей MegaLight в витринах:

1. Температура нагрева световой панели в витрине не должна превышать 35°С.

2. Панель должна располагаться на удалении не менее 15 см от остекления.



Особенности монтажа световых панелей с токопроводящей тросовой системой:

Внимание! При установке панелей не должно происходить электрического замыкания между тросами. Устанавливая крепежные элементы на монтажную поверхность, не допускается соприкосновение крепежных элементов световой панели с металлическими (наружными или внутренними) элементами.



1. Перед креплением световой панели на тросах необходимо с помощью мультиметра проверить, есть ли замыкание между кронштейнами. В случае обнаружения контакта обязательно применение диэлектрика.

Внимание! Короткое замыкание в цепи может привести к выходу блоков питания и светодиодных линеек из строя, а также приведет к отказу в гарантийном обслуживании.

2. Запрещается снимать изоляцию с тросов, идущих в комплекте со световыми панелями MegaLight, а также применять тросы без изоляционной оболочки.



Порядок проведения монтажа световой панели на токопроводящих тросах:

Принцип размещения панелей:

А – видимая часть изображения

B – пленка бэклит (рекламный носитель)

С – внешний габаритный размер изделия

D - расстояние между тросами (установочный размер)

Подсветка осуществляется светодиодной линейкой напряжением 12/24 В.

Для обеспечения питания используется блок питания (адаптер) ~220 B/=12(24) B

Подвод питания к панели осуществляется по токопроводящим тросам 12(24) В.

 Нижний зажим троса (опция, заказываемая отдельно) является регулируемым, что позволяет выставить необходимое натяжение троса.

Допускается только использование тросов с диэлектрической оболочкой!



Инструкция по проведению монтажа

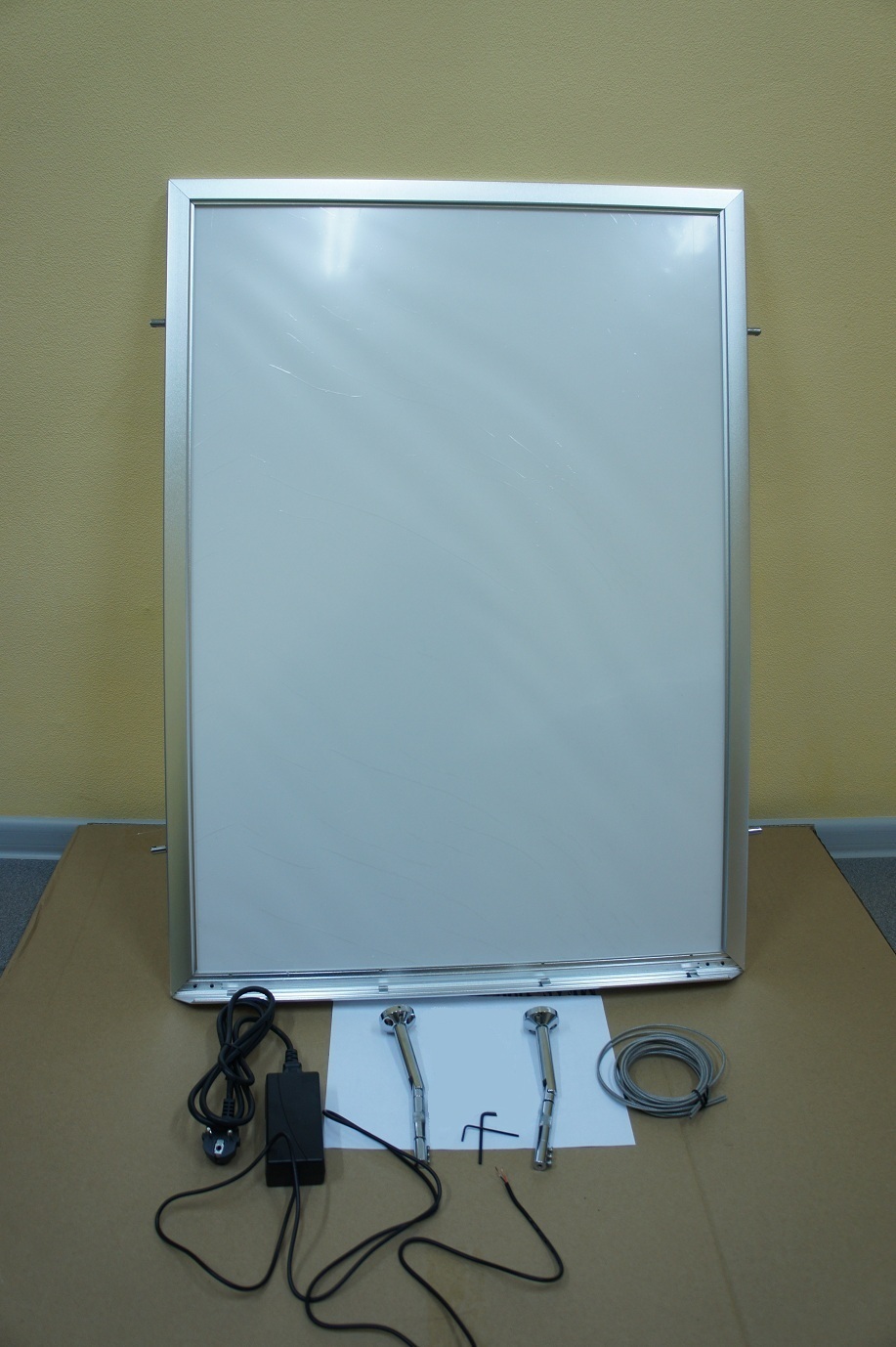

Монтажные элементы (комплектация панелей):

1. Сетевой адаптер

2. Крепежные опоры (кронштейны)

3. Тросы


Порядок монтажа

Произвести разметку мест установки крепежных опор на монтажной поверхности (установочный размер D) Закрепить на монтажной поверхности 2 крепежные опоры в соответствии с установочными размерами.


В опоры ввернуть на ½ длины резьбы упорные винты





Закрепить тросы к световой панели, используя четыре вилкообразных узла (крепежных винта панели): для чего из узла крепления панели вывернуть стопорный винт, утопить тросики в паз и закрутить, продавив изоляцию троса и осуществив электрический контакт

Внимание! Снимать защитную оболочку с троса запрещается!


За тросы подвесить панель, для чего в резьбовые упорные винты вставить тросы и зафиксировать стопорными винтами, при необходимости трос отрезать в размер, натянуть тросы (выровнять панель), довернув резьбу упорных винтов.


В соответствии с привязкой (проектом) установить блок питания 200/12 В


К опорам подвести питание +/ - 12В блока питания/адаптера (при необходимости обрежьте штекер адаптера)., порядок подключения +/- произвольный. В случае если панель не засветится провода +/- поменяйте местами и затяните винтом.


Крепление световой панели к тросу необходимо выполнить в следующем порядке:

1) закрепить изделие к тросу в точках крепления 1 при помощи установочного винта с внутренним шестигранником. Вкрутить винт до упора. Винт должен прорвать силиконо- вую оболочку и плотно прижать/зафиксировать металлический стержень троса.
2) протянуть трос через точки крепления 2, легким натяжением убрать «волну» и закре- пить трос аналогичным образом, вкрутив установочный винт до упора.

Внимание! Чтобы избежать «парусности» не следует сильно натягивать трос между точками крепления 1 и 2


 Условия долгосрочной эксплуатации блоков питания:
- наличие стабилизаторов напряжение;
- количество подключаемых к источнику питания светодиодных панелей не более одной.
